LDS-246M数字式备用电源自投装置包含有两种产品，分别为LDS-246M1和LDS-246M2。其在应用环境和控制方式上均有一定的差别。

☆ 主要功能：

☆ 软件功能说明：

  （一）LDS-246M1数字式备用电源自动投入装置软件功能说明

  1、适用进线互投方式的主接线图

  2、功能及动作逻辑判据
     本装置可实现以下三部分功能：
       （1）进线互投
       （2）自复
       （3）遥控切换
     对应每一部分功能，我们均可将其分解为由动作组成。每一个动作分别设置充电条件及动作条件，动作条件分为三类：启动条件、闭锁条件及检查条件。当所有闭锁条件都不满足，且充电条件满足，时间超过20秒，充电满，相应的动作允许出口；在相应动作充电满允许出口的情况下，启动条件全部满足，闭锁条件均不满足时，动作出口；动作出口后，核对检查条件，若条件满足，认为动作成功，否则发出动作失败的告警信号。
    ● 进线互投
       备自投逻辑：
         在DL1合时，进线一失电，跳DL1。在进线二有压的情况下，合DL2；
         在DL2合时，进线二失电，跳DL2。在进线一有压的情况下，合DL1；
         DL1偷跳时，在进线二有压时，合DL2；
         DL2偷跳时，在进线一有压时，合DL1。
    ● 开关自复
       自复逻辑：
         当进线一为主供电进线，在DL1分位，DL2合位时，进线一有电，延时TT跳DL2，延时TH
         合DL1。
         当进线二为主供电进线，在DL1合位，DL2分位时，进线二有电，延时TT跳DL1，延时TH
         合DL2。
    ● 遥控切换
       （1）遥分进线一DL1，合进线二DL2
           遥控动作出口：跳进线一DL1
           说明：合进线二DL2由9.3.1动作四：合DL2逻辑完成。
       （2）遥分进线二DL2，合进线一DL1
           遥控动作出口：跳进线二DL2
           说明：合进线一DL1由9.3.1动作三：合DL1逻辑完成。

  3、告警信息及其它
    ● TV断线判断判据（TV断线检测控制字投入）
       （1）Min(Ux1)＜70%Ue，且Max(Ix1)＞0.5A，则告警TV1断线。
          Ux1—进线1两个线电压，Ix1—进线1电流。
       （2）Min(Ux2)＜70%Ue，且Max(Ix2)＞0.5A，则告警TV2断线。
          Ux2—进线2两个线电压，Ix2—进线2电流。
    ● 无压检测错告警(无压检开入投)
       当同一进线的两个开入状态不一致时告警；
       当同一进线的输入电压（有压/无压）状态与两个开入状态不一致时告警。
    ● 模入开入不一致(无压检开入、无压检电压投)
       当检测到进线一任一线电压大于有压定值，且进线一UAB无压开入、进线一UBC无压开入均为闭合时，告警“进线一模入开入不一致”；
       当检测到进线一线电压均小于有压定值，且进线一UAB无压开入、进线一UBC无压开入任一个为断开时告警“进线一模入开入不一致”；
       进线二判据类似。
    ● 控制回路断线
       控母断线检测控制字投入时，同一进线的跳位与合位状态一致时告警。

  （二）LDS-246M2数字式备用电源自动投入装置软件功能说明

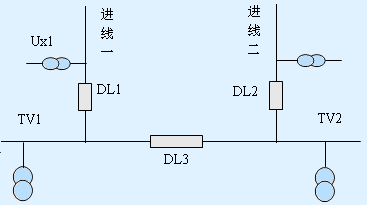

  1、主接线图

  2、备自投功能
     备自投分为两种逻辑功能：
     （1）分段备自投功能
     （2）进线互投功能
     这两种功能的切换可采用自动或手动切换，可由开入D3选择，当D3断开时为自动状态，当D3闭合时为手动状态。
     （1）自动状态（D3断开）
     当处于自动状态时，备自投功能方式根据母联断路器的位置（D9和D10）来切换。
       A、 当母联合闸位置D10断开，母联跳闸位置D9闭合时，为分段备自投方案。
       B、 当母联合闸位置D10闭合，母联跳闸位置D9断开时，为进线互投方案。
       C、 当开入D9、D10状态一致时，备自投停运。
     （2）手动状态（D3闭合）
     当处于手动状态时，备自投功能方式由开入D4的状态来切换。
       A、 当开入D4断开时，为分段备自投方案；
       B、 当开入D4闭合时，为进线互投方案。
     对应每一部分功能，我们均可将其分解为几个动作组成。每一个动作分别设置充电条件及动作条件，动作条件分为三类：启动条件、闭锁条件及检查条件。当所有闭锁条件都不满足，且充电条件满足，时间超过20秒，充电满，相应的动作允许出口；在相应动作充电满允许出口的情况下，启动条件全部满足，闭锁条件均不满足时，动作出口；动作出口后，核对检查条件，若条件满足，认为动作成功，否则发出动作失败的告警信号。
    ● 分段备自投功能
       备自投逻辑：
         Ⅰ段母线失压，跳开DL1；在Ⅱ段母线有压的情况下，合DL3；
         Ⅱ段母线失压，跳开DL2；在Ⅰ段母线有压的情况下，合DL3；
         DL1或DL2偷跳时，合DL3保证正常供电。
    ● 进线互投功能
       备自投逻辑：
         母线失压，DL1合位，跳开DL1在进线二有压情况下合DL2；
         母线失压，DL2合位，跳开DL2在进线一有压情况下合DL1；
         当工作电源断路器偷跳时合备用电源。

  3、说明
    ● 进线、母线无压判据：
       最大电压小于无压定值，判定无压。即Max(Ux)< Uw Ux-----线电压，Uw----无压定值。
    ● 进线、母线有压判据：
       最大电压大于有压定值，判定有压。即Max(Ux)> Uy Ux-----线电压，Uy----有压定值。
    ● 进线无流判据：
       Ia< Iw Ia---进线电流，Iw---进线无流定值。
    ● 控制回路断线
       控母断线控制字投入时，同一进线的跳位与合位状态一致时或母联的跳位与合位状态一致时持续25秒后告警。
