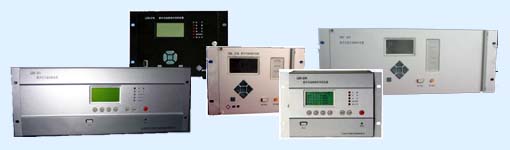

LDS-2003综合自动化系统是公司引进新技术和新工艺，结合公司近十年变电站综合自动化的工程制造实践，推出的新一代数字式变电站综合自动化系统。本系列产品于1999年开始研发，2000年投入运行，是国内早期应用DSP技术于电力系统继电保护及自动化设备领域，并取得成功运行经验的产品之一。该系统中的间隔层设备是集测量、控制、保护、通信功能为一体的分散式数字保护系列产品，中低压保护测控功能综合在一个机箱内，可分散就地安装。间隔层设备通过现场总线与站控层的设备互联，构成综合自动化系统。
    其中：各间隔层设备具有以下功能特点：

  （一）、采用先进的微机通用硬件系统
    ● 采用40MIPS的嵌入式数字信号处理器（DSP）构成简洁高效的数据采集和处理系统，独特的设计大大提高了系统的可靠性和抗干扰能力；
    ● 硬件具有两级看门狗保证系统在异常时能及时复位；
    ● 完善的软硬件自检，保证系统在运行时各种参数完好无损；
    ● 采用具有多重写闭锁功能的串行E2PROM保存定值、系数和配置，确保这些参数不被误修改；
    ● 模数转换精度为14位，转换时间小于5μs。统一把电压、电流的采样速率提高到32点/周，既提高了数据采集的精度，又保证了电气量之间相差的计算精度，从而提高装置的动作灵敏度及可靠性；
    ● 采用了带屏蔽层的四层印制板和新型表面贴装技术，其抗干扰能力极强，温度适应范围明显增大，抗振动性强。通过了IEC61000-4抗扰度标准，其中包括最严酷等级Ⅳ级的快速瞬变干扰等九项EMC（电磁兼容）试验；
    ● 装置都带有CAN高速数据通信网接口，可以直接联网。装置面板上除LCD显示和键盘外，还提供RS232接口，用于连接PC机，直接进行定值输入等，方便调试。

  （二）、将CAN现场总线技术应用于站内自动化
    针对变电站内强电磁干扰、环境恶劣的特点，通过大量的基础性研究、试验及现场验证，总线型的CAN现场总线采用非破坏性仲裁技术解决多路访问的冲突问题，既保证了实时性，又有很高的可靠性，特别是具有更高的通信速率和抗干扰能力，具有灵活性和可扩展性好的特点，符合变电站综合自动化系统通信的要求。CAN现场总线具有下列主要特点：
    ● 多主站依据优先权进行总线访问，保证重要数据的优先上送；
    ● 发送期间由于出错而遭破坏的帧可自动重发送；
    ● 暂时错误和永久性故障节点的判别以及故障节点的自动脱离；
    将CAN现场总线技术应用于LDS-2003变电站综合自动化系统，妥善地解决了变电站站内设备互连通信这一关键技术问题。

  （三）、继电保护功能相对独立
    ● 各继电保护装置直接由相关的TA及TV输入模拟量，经A/D变换后进行故障类型判断；
    ● 各继电保护逻辑判断所需的各种开关量直接接入保护装置，不经监控部分及通信网；
    ● 各继电保护装置的跳闸输出接点直接操作相应断路器的跳闸线圈；
    ● 所有继电保护装置在监控系统退出运行时，能继续可靠独立运行；
    ● 所有继电保护装置都设有通讯接口，实时向站控层提供信息，完成监控功能，但各装置的保护功能完全不依赖通讯网。

  （四）、可扩充性及开放性
    软件系统对新增加的节点有良好的可扩充性，新增设备能方便、迅速地接入已建立的自动化系统，同时不影响其它设备的正常运行。
    系统提供多种系统通信协议转换，可将其他智能设备（例如智能电度表，微机直流屏等）接入本系统。系统中配有实时在线协议分析工具软件、协议测试及协议仿真软件工具，方便使用者能快速地配置电力自动化系统的设备并连接它们。
    利用网络信息管理机从网络上获取所需信息直接远传至调度中心，满足调度自动化信息直采直送要求。系统能接入各种工作方式的设备，并适应不同的通信规约（如CDT、MODBUS、IEC8705-101、DNP3.0、SC1801、μ4F等），具有良好的兼容性。

  （五）、故障的自诊断与恢复
    在设备故障不可避免的出现时，系统和设备能迅速检测到故障，并具有纠错和自恢复能力，且在故障状态下不影响其它设备正常运行。在故障不可自恢复时，故障状态会立即反映到上级系统，等待处理。
